Данная инструкция предназначена для тех, кто приобрел Sprut.stick ZigBee 2 WB Pro и устанавливает его в свой WirenBoard
Чтобы на вашем WirenBoard появился Sprut.hub - его необходимо на него установить
Инструкция по установке Sprut.hub на WirenBoard находится в чате поддержки "С чего начать", ссылку на который вы получили вместе со стиком. После выполнения скрипта установки, веб-интерфейс Sprut.hub должен быть доступен на порту 7777 WirenBoard
Общие шаги
- Установить Sprut.stick в Wirenboard
- Подключить WirenBoard к электропитанию и локальной сети посредством Ethernet
- Включить WirenBoard
- Установить на ваш WirenBoard ПО Sprut.hub
- Настроить Sprut.stick в веб-интерфейсе WirenBoard (80 порт)
- Выяснить номер логического порта Sprut.stick
- Настроить контроллер ZigBee в Sprut.hub (веб интерфейс расположен на 7777 порту)
Установка Sprut.stick в WirenBaord 7
С инструкциями по разборке корпуса нужной вам модели WirenBoard можно ознакомиться на официальном сайте
Если у вас WirenBoard версии 6, то для установки Sprut.stick - следует воспользоваться этой инструкцией
Установка ПО Sprut.hub на WirenBoard
Для дальнейшей работы, необходимо установить ПО Sprut.hub на ваш WirenBoard. Для этого, вам необходимо в чате поддержки зайти в ветку "С чего начать" и пройти по ссылке из закрепленного сообщения, ведущей на инструкцию по установке Sprut.hub на ваш WirenBoard. Установка осуществляется через SSH подключение.
Как подключаться по SSH к WirenBoard для настройки и управления - можно почитать в WiKi WirenBoard
![](/images/4/41/WirenBoard_%D0%A3%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0.png)
Команды из инструкции в Telegram надо просто копировать и вставлять в окно терминала. Для этого в сообщении Telegram есть даже отдельная кнопка "Скопировать" справа вверху относительно каждой команды
![](/images/9/98/WirenBoard_%D0%A3%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0_%D0%9A%D0%BE%D0%BC%D0%B0%D0%BD%D0%B4%D1%8B.png)
После завершения всех шагов по установке - интерфейс Sprut.hub должен быть доступен на порту 7777 вашего WirenBoard, где необходимо пройти процедуру первичной регистрации вашей учетной записи в Sprut.hub.
После этого можно переходить к дальнейшей настройке.
Программная настройка
Настройки в web-интерфейсе WirenBoard
После того, как вы установили ZigBee стик в ваш WirenBoard и установили на него ПО Sprut.hub, вам необходимо совершить дополнительные шаги по настройке вашего зигби стика, чтобы он был видим из Sprut.hub.
Для этого необходимо зайти в родной веб конфигуратор Wirenboard по его IP адресу на 80м порту и там перейти в настройки:
![](/images/9/9f/WirenBoard_Zigbee_011.png)
Выбираем четвертый слот внутренних модулей и в выпадающем меню ищем Zigbee плату, после чего сохраняем настройки:
![](/images/b/ba/WirenBoard_Zigbee_012.png)
Получение логического порта Sprut.stick
Номер аппаратного слота, в который вы установили стик - не соответствует тому же номеру в Sprut.hub. Поэтому для того чтобы определить соответствие логического порта и физического, к которому подключен модуль расширения Sprut.stick ZigBee 2 WB Pro, в командной строке WirenBoard (подключившись к нему через SSH) необходимо ввести команду
ls -la /dev/tty*
Результатом работы команды, будет перечень соответствия физических портов /dev/ttyMOD(1-4) логическим портам /dev/ttyS(1-x).
![](/images/3/30/Wirenboard_%D0%BF%D0%BE%D1%80%D1%82%D1%8B.png)

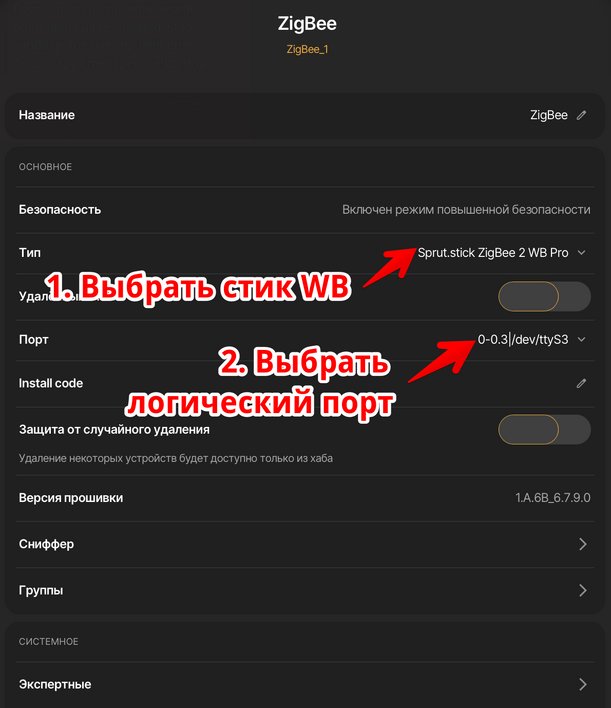

Настройка Sprut.stick в веб-интерфейсе Sprut.hub
Далее необходимо:
- перейти в веб интерфейс Sprut.hub, который отвечает на 7777 порту вашего WirenBoard
- создать ZigBee контроллер в соответствии с инструкцией
- в его настройках необходимо указать именно логический порт /dev/ttyS(1-x)
- сохранить изменения
- запустить контроллер ZigBee
При первой конфигурации стика Spruthub его прошивает автоматически на последнюю версию прошивки. Не обесточивайте контроллер и не отключайте его от интернета
![](/images/e/e5/Wirenboard_ZigBee_%D0%BA%D0%BE%D0%BD%D1%82%D1%80%D0%BE%D0%BB%D0%BB%D0%B5%D1%80_SH.png)
